Domovní rozvaděče

Domovní rozvaděč je srdce společné antény. Správně provedený je přehledný, bezpečný a snadno se rozšiřuje – špatně provedený může ohrozit zdraví i celý dům.

Jde většinou o uzamykatelné kovové skříně, ve kterých jsou umístěny pasivní a aktivní prvky anténního rozvodu. Rozvaděče musí splňovat přísná kritéria norem ČSN EN – především zemní propojení a jištění přívodu 230 V jističem.

  • Světelná signalizace napájení – majitel sám pozná vypnutý jistič a nemusí zbytečně platit výjezd servisu.
  • Přehledné uspořádání – mnoho firem komponenty doslova „nahází“ do prostoru, což je nebezpečné a vede k poruchám.
  • Rezerva pro rozšíření o satelitní příjem nebo datovou síť už v prvním návrhu.

Nepovedené rozvaděče se často stávají nefunkčními a majitel objektu platí za zhotovení STA dvakrát – viz nepovedené cizí instalace.

Umístění rozvaděče

Důležité je dodržet předepsané krytí rozvaděče (IP). Na půdách je nutná velká opatrnost – jsou rizikovým prostředím pro vznik požáru od elektroinstalace i při úderu blesku; vysoká teplota ve spojení s prachem může způsobit požár. Na půdy zásadně instalujeme kovové rozvaděče a prvky anténních rozvodů nikdy nemontujeme na stěny půd a části krovů.

Typy domovních rozvaděčů

  1. kovový uzamykatelný rozvaděč pro suché vnitřní prostory,
  2. plastový rozvaděč pro venkovní umístění,
  3. kovový uzamykatelný rozvaděč pro náročné podmínky – na půdy s teplotami až 50 °C, s automatickým chlazením.

Základní závazné normy

Ochrana před dotykem živých částíkrytím dle ČSN 33 2000-4-41
Ochrana před dotykem neživých částísamočinným odpojením od zdroje dle ČSN 33 2000-4-41, s ochranným vodičem dimenzovaným dle ČSN 33 2000-5-54
Vnější vlivyurčení vnějších vlivů dle ČSN 33 2000-5-51 – zejména v průmyslových objektech a nevětraných půdních prostorách

Kaskádové systémy STA

Systémy pro velké objekty. Hlavní domovní rozvaděče obsahují zesilovače televizního a satelitního příjmu, z nich se zesílený signál rozvádí do podružných kaskádových rozvaděčů a odtud do jednotlivých bytů. Systém musí být navržen a nastaven tak, aby úroveň signálu byla rovnoměrná v celém rozvodu. Příklad najdete v referenční výstavbě.

Fotogalerie

Malé rozvaděče

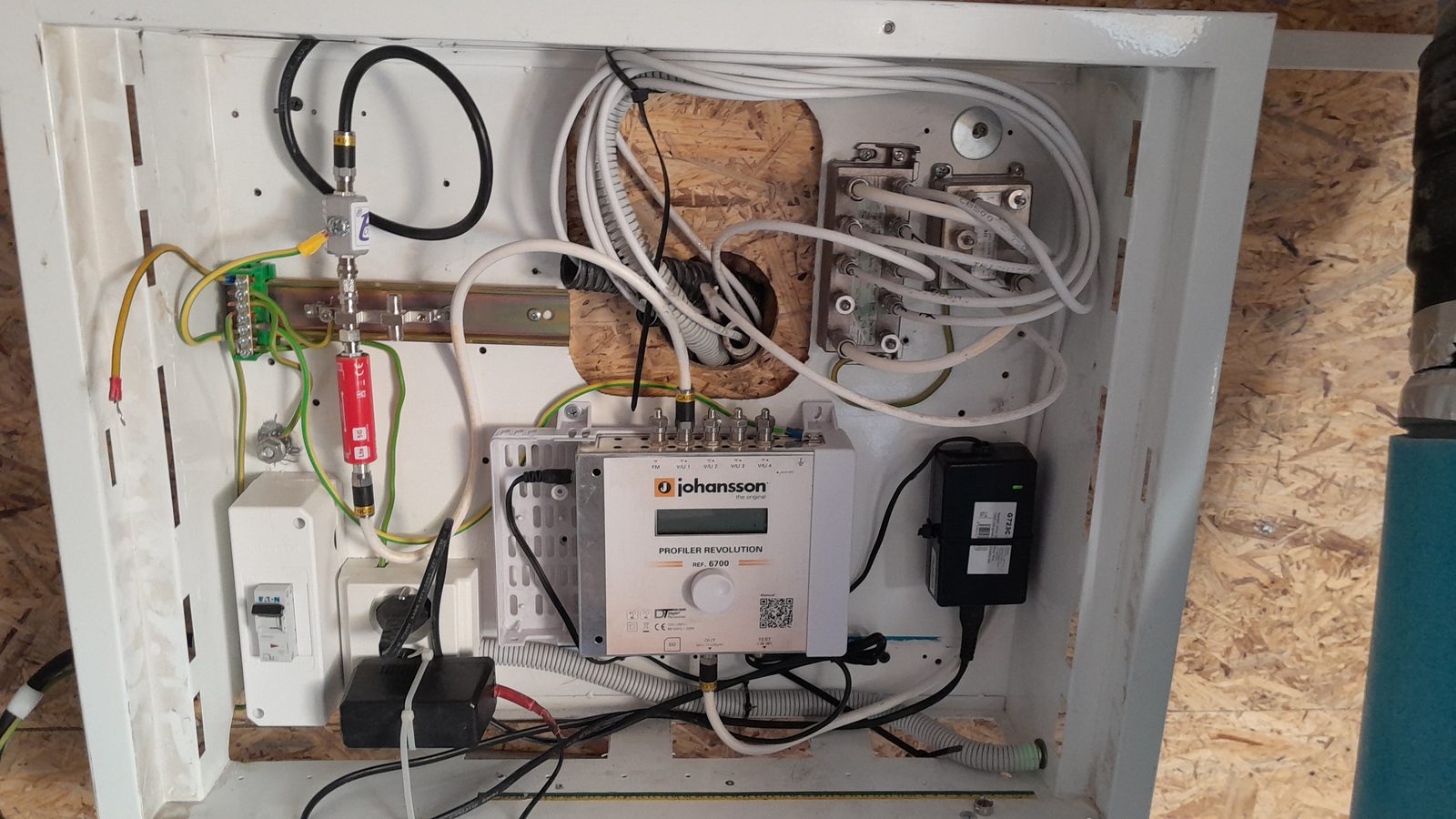

Domovní rozvaděč s ekvipotenciální lištou a přepěťovou ochranou 230 V zavřenýDomovní rozvaděč s ekvipotenciální lištou a přepěťovou ochranou 230 V zavřenýDomovní rozvaděč s ekvipotenciální lištou pro pospojení dle ČSN EN 62305Domovní rozvaděč s ekvipotenciální lištou pro pospojení dle ČSN EN 62305Rozvaděč bleskojistkové jištěníRozvaděč bleskojistkové jištěníRozvaděč malý rozvod pod omítkuRozvaděč malý rozvod pod omítkuRozvaděč na podstavci protipožární podložkaRozvaděč na podstavci protipožární podložkaRozvaděč na podstavci protipožární podložka otevřenýRozvaděč na podstavci protipožární podložka otevřenýRozvaděč pod omítku celkový pohledRozvaděč pod omítku celkový pohled

Střední rozvaděče

Domovní rozvaděč technologie SpaunDomovní rozvaděč technologie SpaunDomovní rozvaděč technologie Spaun detailDomovní rozvaděč technologie Spaun detailMultipřepínač Spaun v datovém rozvaděčiMultipřepínač Spaun v datovém rozvaděčiMultipřepínač Spaun v datovém rozvaděči detailMultipřepínač Spaun v datovém rozvaděči detailRozvaděč 23 uživatelůRozvaděč 23 uživatelůDetail SAT rozvaděče kaskáda KathreinDetail SAT rozvaděče kaskáda KathreinRozvaděč střední rozvodRozvaděč střední rozvodRozvaděč TV SAT 12 uživatelůRozvaděč TV SAT 12 uživatelůRozvaděč chlazeníRozvaděč chlazeníRozvaděč SAT dvě družice 12 uživatelůRozvaděč SAT dvě družice 12 uživatelů

Kaskáda

Rozvaděč DVB-S kaskádaRozvaděč DVB-S kaskádaRozvaděč DVB-S s chlazením detailRozvaděč DVB-S s chlazením detailRozvaděč DVB-S s chlazenímRozvaděč DVB-S s chlazenímRozvaděč DVB-T kaskádaRozvaděč DVB-T kaskádaRozvaděč kaskáda 26 uživatelůRozvaděč kaskáda 26 uživatelůRozvaděč kaskáda celkový pohledRozvaděč kaskáda celkový pohledRozvaděč kaskáda koncovýRozvaděč kaskáda koncovýRozvaděče kaskáda celkový pohledRozvaděče kaskáda celkový pohledRozvaděč hlavní kaskádaRozvaděč hlavní kaskádaRozvaděč vedlejší kaskádaRozvaděč vedlejší kaskáda

Rozvaděče STA

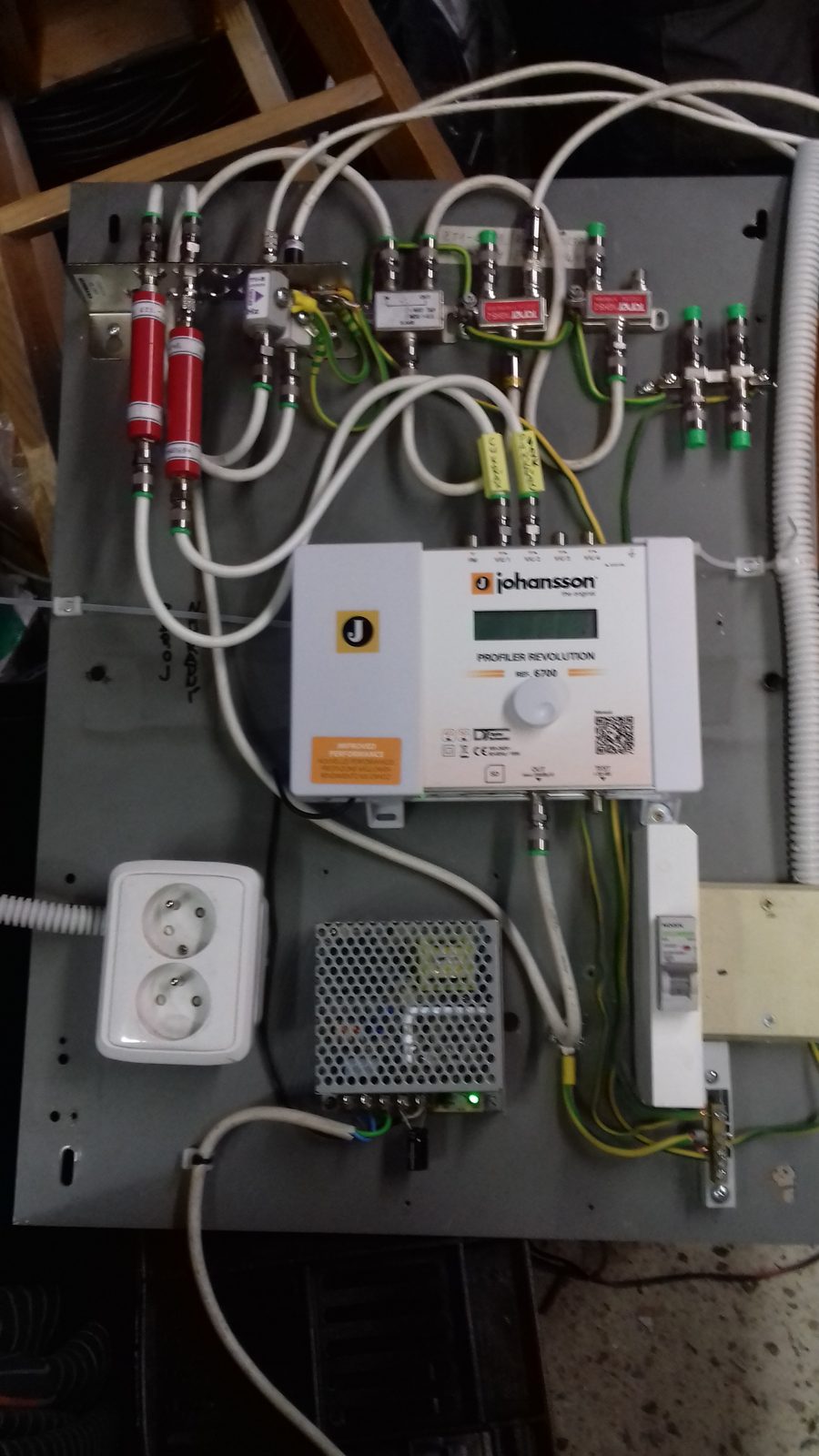

Domovní rozvaděč STA velký+Wi-FiDomovní rozvaděč STA velký+Wi-FiDomovní rozvaděč 4 družice s koaxiální přepěťovou ochranou a přepěťovou ochranou 230 VDomovní rozvaděč 4 družice s koaxiální přepěťovou ochranou a přepěťovou ochranou 230 VDomovní rozvaděč STADomovní rozvaděč STADomovní rozvaděč se zemní koaxiální lištou a ekvipotenciální PE lištou podle ČSN EN 62305 a samostatným osvětlením technologieDomovní rozvaděč se zemní koaxiální lištou a ekvipotenciální PE lištou podle ČSN EN 62305 a samostatným osvětlením technologieOdbočovačOdbočovačRozvaděč STARozvaděč STARozvaděč STA SAT dvě družice 12 uživatelůRozvaděč STA SAT dvě družice 12 uživatelůRozvaděč STA SAT s přepěťovými ochranami II+III stupněRozvaděč STA SAT s přepěťovými ochranami II+III stupně

Jištění

Detail jištění rozvaděčeDetail jištění rozvaděčeRozvaděč a připojení 230 VRozvaděč a připojení 230 V
